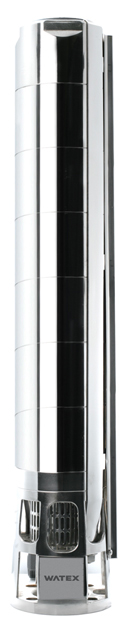

SERIE WSP FUNDICIÓN EN ACERO INOXIDABLE
Aplicaciones
Municipalidades
Regadío
Sistemas de refrigeración industriales
Minería
Equipos de extinción contra incendios
Características
Modelos WSP6”: 14 - 20 - 30 - 46 - 60
Modelos WSP8”: 77 - 95

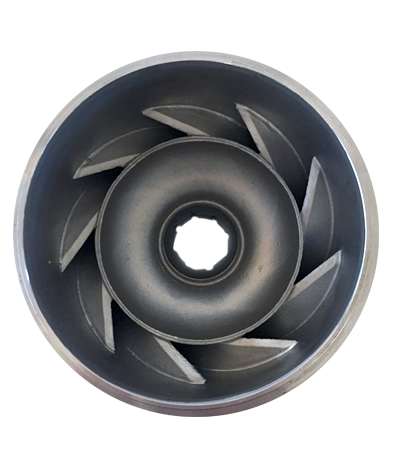

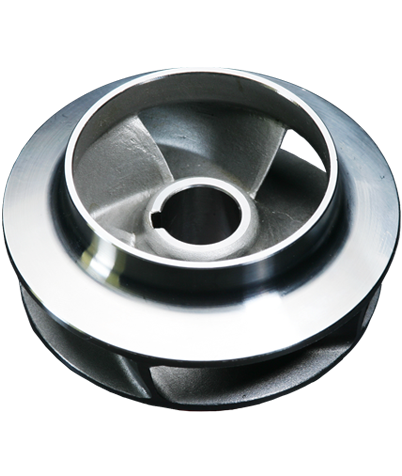

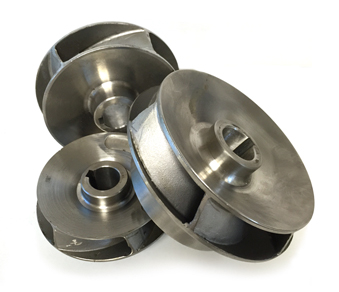

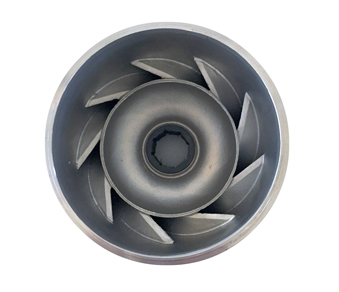

Cuerpos y rodetes en fundición de acero inoxidable

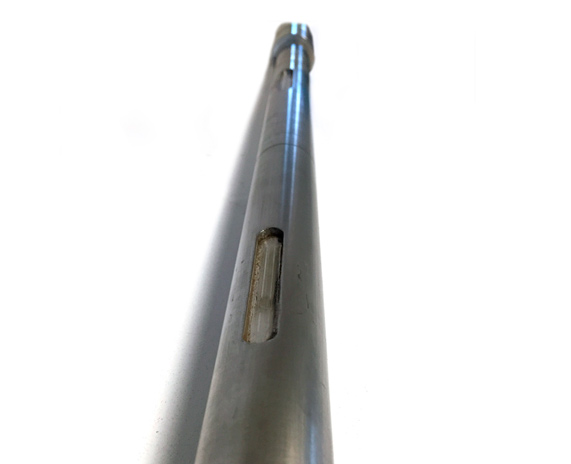

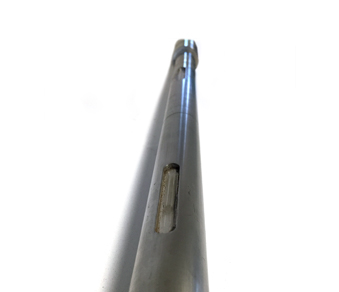

Fijación de impulsor a eje mediante chaveta

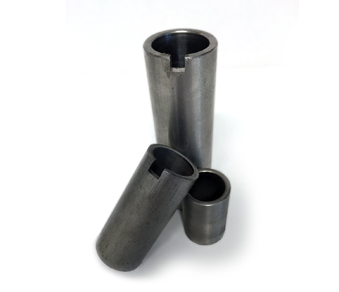

Distanciador intermedio entre impulsores
Válvula de retención para evitar golpe de ariete
Especificaciones
Caudal Máximo 50 Hz: 120 m3/h.
Altura Máxima 50 Hz: 399 mts.
Máxima cantidad de arena en agua : 200 gr/m3
Temperatura de agua máxima: 60ºC
Acoplamiento a motor según normativa NEMA
Impulsor semi axial
Instalación Vertical y Horizontal
eficiencia energética para su instalación.

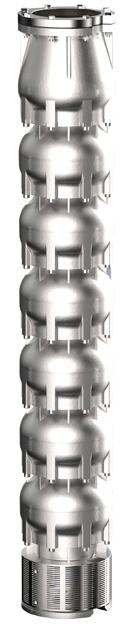

SERIE WSP+ FUNDICIÓN EN ACERO INOXIDABLE
Aplicaciones
Municipalidades
Regadío
Sistemas de refrigeración industriales
Minería
Equipos de extinción contra incendios
Características
Modelos WSP8+: 110 - 130 - 160 Modelos WSP10+: 200 - 260 - 300
Cuerpos y rodetes en fundición de acero inoxidable

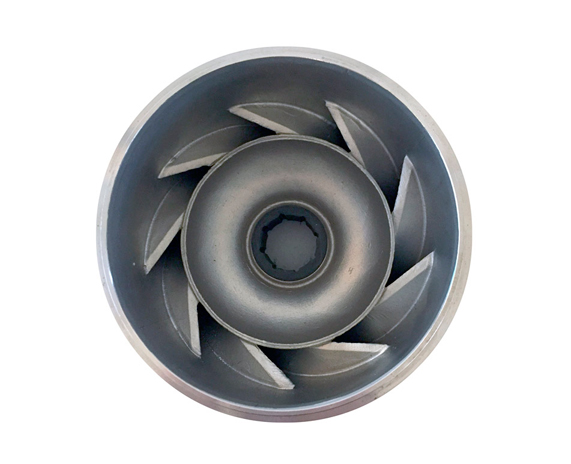

Fijación de impulsor a eje mediante cono
Válvula de retención para evitar golpe de ariete
Especificaciones
Caudal Máximo 50 Hz: 300 m3/h.
Altura Máxima 50 Hz : 484 mts.
Máxima cantidad de arena en agua: 100 gr/m3
Temperatura de agua máxima: 60ºC
Acoplamiento a motor según normativa NEMA
Impulsor semi axial
Instalación Vertical y Horizontal

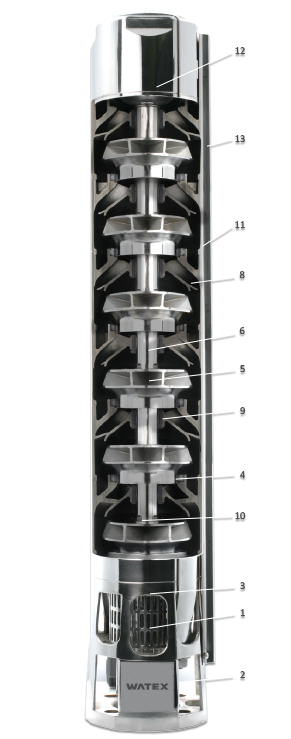

| Ref | Descripción | Material |
|---|---|---|
| Versión ST | ||
| 1 | Rejilla de aspiración | AISI 304 |
| 2 | Brida de motor | AISI 202 |
| 3 | Acoplamiento | AISI 304 |

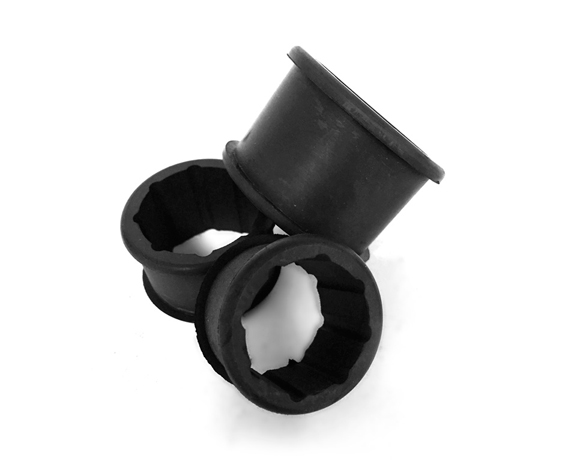

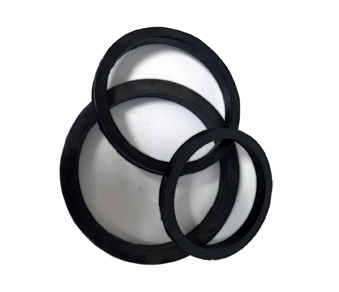

| 4 | Aro de fricción | NBR |

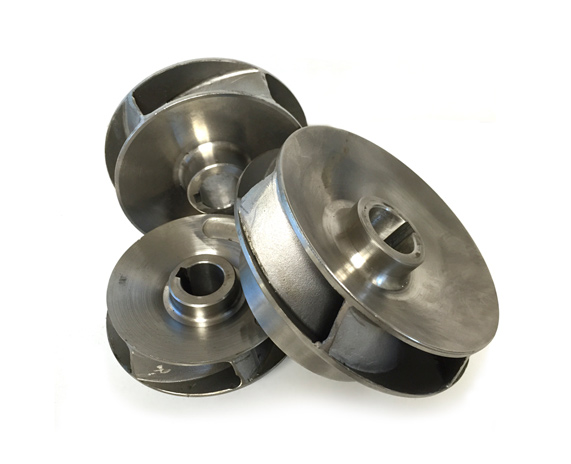

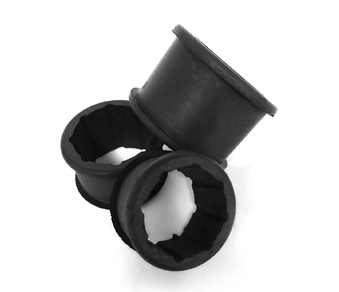

| 5 | Impulsor | AISI 202 |
| 6 | Distanciador | AISI 304 |
| 8 | Cuerpo | AISI 202 |
| 9 | Cojinete | NBR |
| 10 | Eje | AISI 304 |
| 11 | Junta torica | NBR |
| 12 | Cuerpo de válvula | AISI 202 |
| 13 | Protector de cable | AISI 304 |

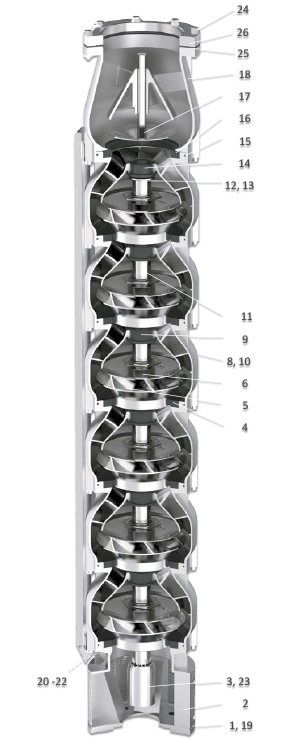

| Ref | Descripción | Material | ||
|---|---|---|---|---|
| Versión ST | Versión SS | Versión D | ||
| 1 | Rejilla de aspiración | AISI 304 | AISI 316 | DUPLEX 1.4462 |
| 2 | Brida de motor | AISI 304 | AISI 316 | DUPLEX 1.4517 |
| 3 | Acoplamiento | AISI 304 | DUPLEX 1.4462 | DUPLEX 1.4462 |
| 4 | Aro de fricción | NBR | NBR | NBR |
| 5 | Impulsor | AISI 304 | AISI 316 | DUPLEX 1.4517 |
| 6 | Cono de fijación | AISI 304 | AISI 316 | DUPLEX 1.4462 |
| 8 | Cuerpo | AISI 304 | AISI 316 | DUPLEX 1.4517 |
| 9 | Cojinete | NBR | NBR | NBR |
| 10 | Tornillo cuerpo | AISI 304 | AISI 316 | DUPLEX 1.4462 |
| 11 | Eje | AISI 304 | AISI 316 > 75KW DUPLEX | DUPLEX 1.4462 |
| 12 | Disco de empuje | AISI 304 | AISI 316 | DUPLEX 1.4462 |
| 13 | Tornillo disco de empuje | AISI 304 | AISI 316 | DUPLEX 1.4462 |
| 14 | Arandela de disco de empuje | PTFE+25% CARB | PTFE+25% CARB | PTFE+25% CARB |
| 15 | Junta torica | NBR | NBR | NBR |
| 16 | Junta de válvula | NBR | NBR | NBR |
| 17 | Válvula de retención | AISI 304 | AISI 316 | DUPLEX 1.4462 |
| 18 | Cuerpo de válvula | AISI 304 | AISI 316 | DUPLEX 1.4517 |
| 19 | Tornillo filtro | AISI 304 | AISI 316 | DUPLEX 1.4462 |
| 20 | Parte inferior protector cable | AISI 304 | AISI 316 | DUPLEX 1.4462 |
| 22 | Protector de cable | AISI 304 | AISI 316 | DUPLEX 1.4462 |
| 23 | Tornillo acoplamiento | AISI 304 | AISI 316 | DUPLEX 1.4462 |
| 24* | Tornillo contrabrida | AISI 304 | AISI 316 | DUPLEX 1.4462 |
| 25* | Junta | NBR | NBR | NBR |
| 26* | Contrabrida | AISI 304 | AISI 316 | DUPLEX 1.4462 |

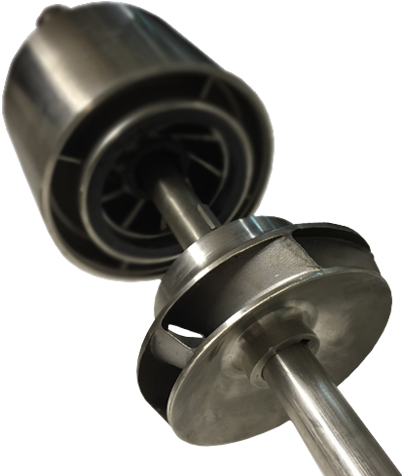

Video demostrativo del sencillo proceso de montaje de las hidráulicas WATEX WSP fabricadas en fundición de acero inoxidable. Se aprecia la calidad de los acabados de cuerpos e impulsores fabricados mediante micro fusión con espesores de pared de 5 mm haciéndolas aptas para bombeo de agua con arenas en suspensión. A destacar también la fijación del rodete al eje mediante chaveta y la utilización de distanciadores que robustecen el conjunto y garantizan la protección del eje evitando su desgaste.

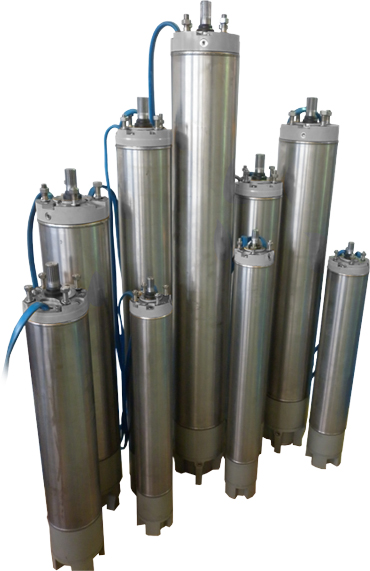

Potencias: Desde 3 kw hasta 147 kw (4hp- 200hp)
Tensión de trabajo : 220V- 1000V
Grado de protección: IP 68
Tipo de Servicio: S-1 Continuo
Factor de Servicio: 1
Aislante en bobinado: PE2+PA
Clase de aislamiento: F
Temperatura de trabajo (ºC): 70
Sonda PT100: Si

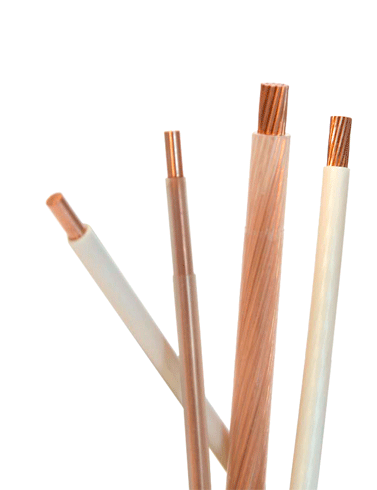

Cables de alimentación: Goma
Longitud de cable (m): 5
Arranque mediante VDF: Si
Trabajo en Horizontal: Si
Sentido de giro: Ambos
| Grado de protección: | IP 68 |
| Tipo de Servicio: | S-1 Continuo |
| Factor de Servicio | 1 |
| Aislante en bobinado: | PE2+PA |
| Clase de aislamiento: | F |
| Temperatura de trabajo(ºC): | 70 |

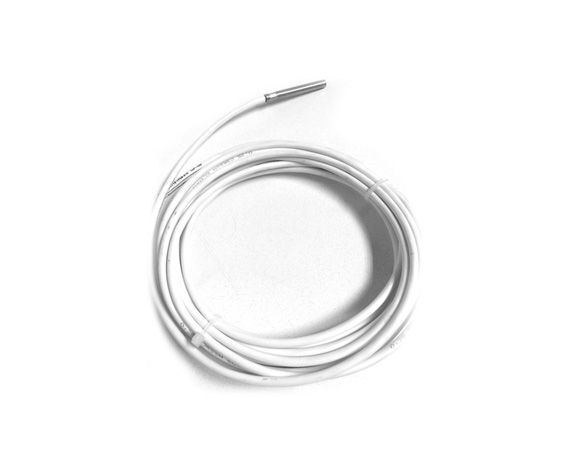

| Sonda PT100: | Si |
| Cables de alimentación: | Goma |
| Longitud de cable(m): | 5 |
| Arranque mediante VDF: | Si |
| Trabajo en Horizontal: | Si |
| Sentido de giro: | Ambos |

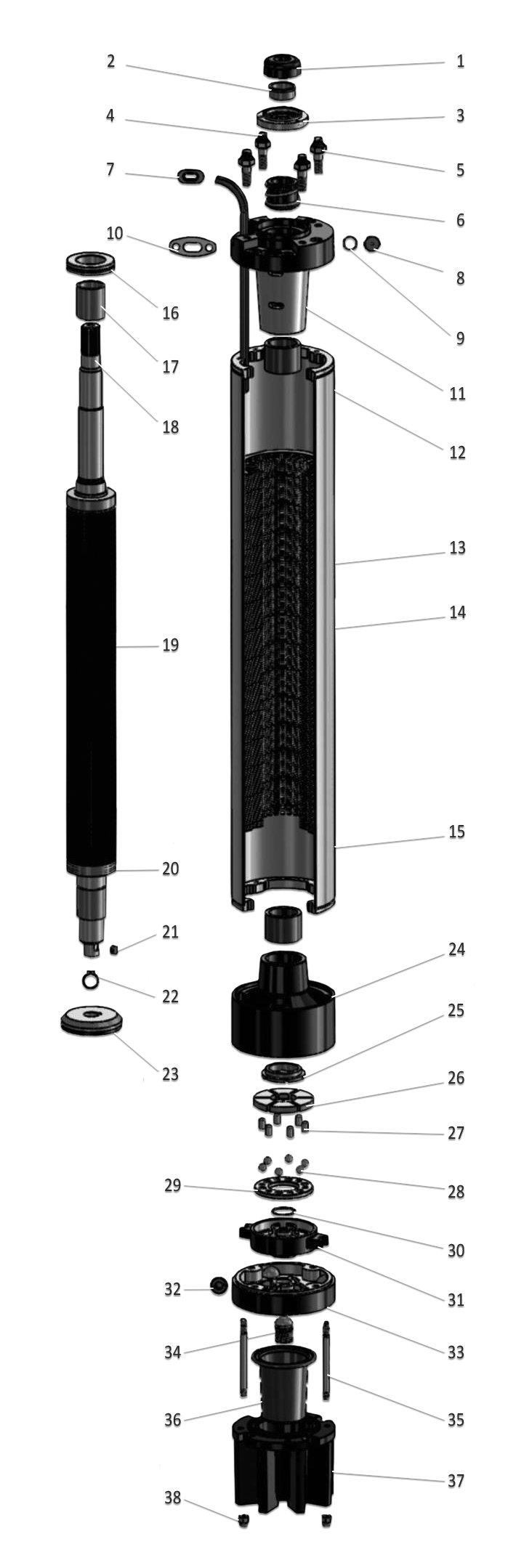

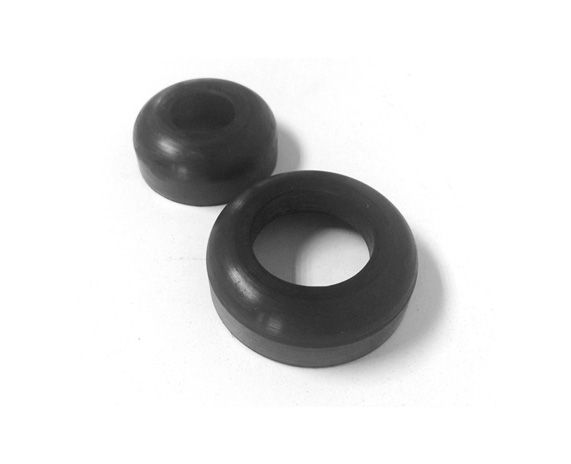

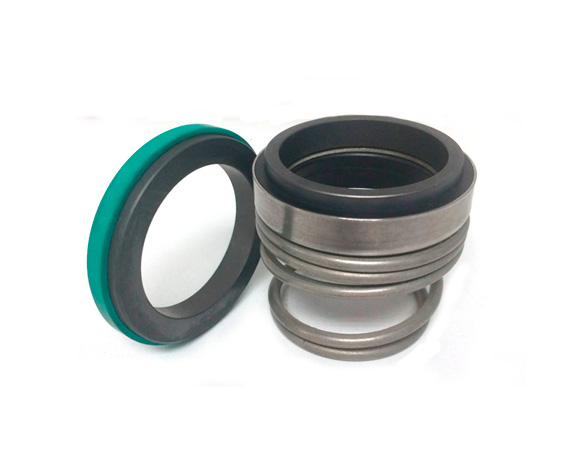

| Ref | Descripción | Material | ||
|---|---|---|---|---|
| Versión ST | Versión 304 | Versión 316 | ||
| 1 | Protector contra arenas | NBR | NBR | NBR |
| 2 | Parte superior al cierre mecánico | Bronce | Bronce | Bronce |
| 3 | Protección cierre mecánico | Acero inoxidable | Acero inoxidable | Acero inoxidable |
| 4 | Espárrago unión a bomba | AISI304 | AISI304 | AISI316 |
| 5 | Tuerca espárrago unión a bomba | AISI304 | AISI304 | AISI316 |
| 6 | Cierre mecánico | Sic-Sic | Sic-Sic | Sic-Sic |

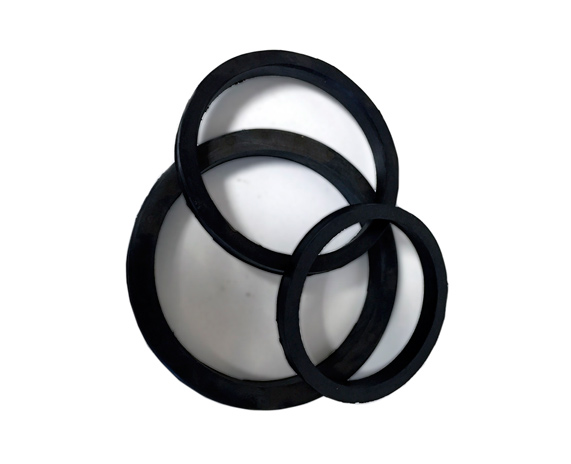

| 7 | Prensa cable | NBR | NBR | NBR |

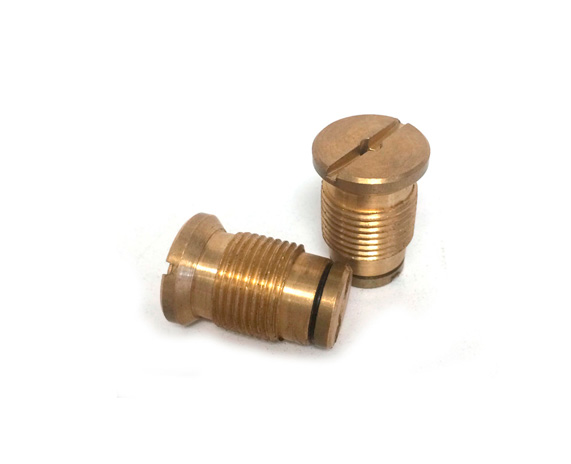

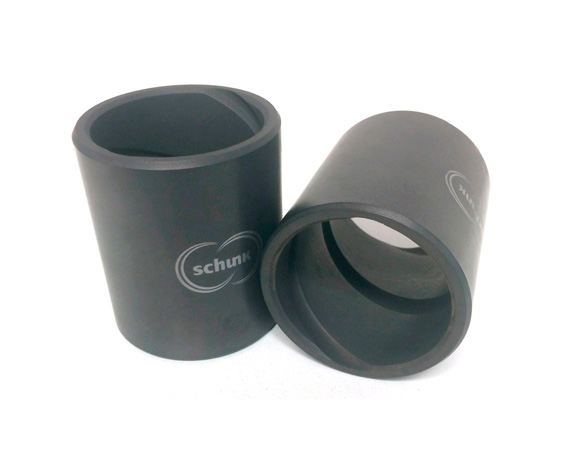

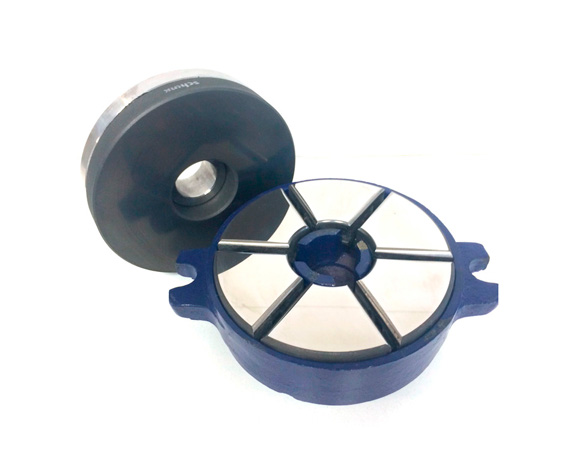

| 8 | Válvula de seguridad | Bronce | Bronce | Bronce |
| 9 | Junta válvula de seguridad | NBR | NBR | NBR |
| 10 | Protección prensa salida cable | AISI304 | AISI304 | AISI304 |
| 11 | Porta cojinete superior | CG20-22 | AISI304 | AISI316 |
| 12 | Cojinete radial superior | Carbón | Carbón | Carbón |
| 13 | Chapa magnética | Acero al Silicio M530 | Acero al Silicio M530 | Acero al Silicio M530 |
| 14 | Bobinado | Cobre + PE2 + PA | Cobre + PE2 + PA | Cobre + PE2 + PA |
| 15 | Cuerpo de estator | AISI304 | AISI304 | AISI316 |
| 16 | Masa de equilibrio | ST37 | ST37 | ST37 |
| 17 | Camisa eje rotor | ST37 Cr-Ni | ST37 Cr-Ni | ST37 Cr-Ni |
| 18 | Eje rotor | AISI420 | AISI304 | AISI316 |
| 19 | Rotor | AISI420 + Cobre | AISI420 + Cobre | AISI420 + Cobre |
| 20 | Jaula de ardilla | Cobre | Cobre | Cobre |
| 21 | Chaveta cojinete axial inferior | AISI420 | AISI420 | AISI420 |
| 22 | Circlip | ST37 | ST37 | ST37 |
| 23 | Disco de fricción | AISI420 + Carbón | AISI420 + Carbón | AISI420 + Carbón |
| 24 | Porta cojinete inferior | CG20-22 | AISI304 | AISI316 |

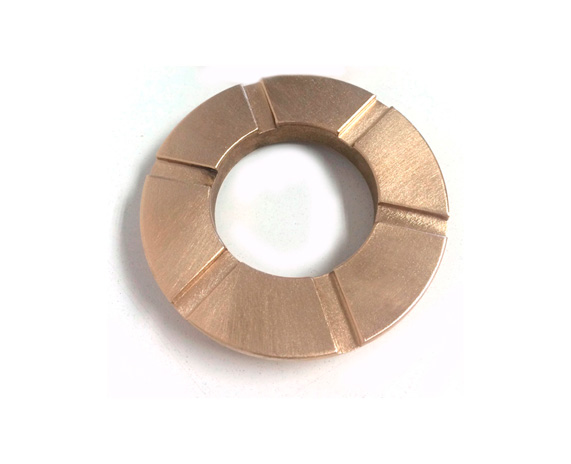

| 25 | Cojinete axial superior | Bronce | Bronce | Bronce |
| 26 | Segmentos cojinete axial inferior | AISI304 | AISI304 | AISI304 |
| 27 | Pernos | Inox | Inox | Inox |
| 28 | Apoyo esférico cojinete axial | Inox | Inox | Inox |
| 29 | Porta apoyo esférico | ST37 Cr-Ni | ST37 Cr-Ni | ST37 Cr-Ni |
| 30 | Junta cojinete axial | NBR | NBR | NBR |
| 31 | Soporte cojinete axial | CG20-22 | CG20-22 | CG20-22 |
| 32 | Válvula de presión | Bronce | Bronce | Bronce |
| 33 | Complemento porta cojinete | CG20-22 | AISI304 | AISI316 |
| 34 | Tornillo ajuste | Inox | Inox | Inox |
| 35 | Espárrago | Inox | Inox | Inox |

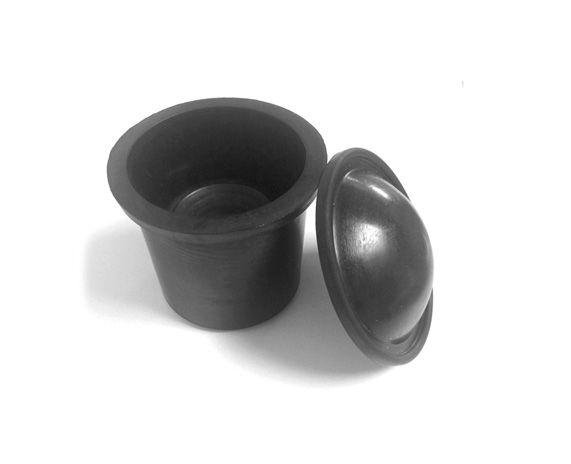

| 36 | Membrana | NBR - EPDM | NBR - EPDM | NBR - EPDM |
| 37 | Porta membrana | CG20-22 | AISI304 | AISI316 |
Modelo WSM +
NOVEDAD

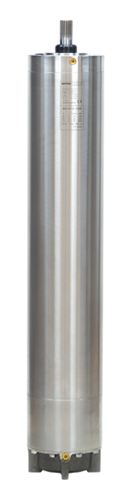

Motor completo en acero inoxidable AISI 304 - AISI 316
